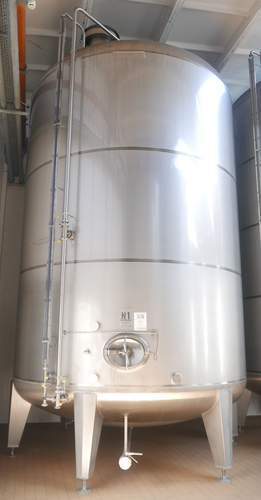

Edelstahltank Möschle 55.700 Liter

Mischtank / KZE - Tank/ Konzentratlagertank / Lagertank  Edelstahltank  MöSCHLE / Rührwerkstank mit Agitator/Paddelrührwerk mit Ankerrührwerk aus V2A  für spez. Gewicht von 1,15 kg/dm3 -STEHEND Inhalt: 55.700 Liter

Abmessungen und Gewicht: Ges. Höhe mit Rührwerk:                7350  mm Ges. Höhe bis Entlüftungshaube:   6848  mm Durchmesser innen:                       3600  mm Durchmesser außen:                     3650  mm Gewicht:                                 ca.   4500  kg     Zeichnung, Dokumentation vorhanden

Tankbeschreibung:   Behälter mit Klöpperboden oben und unten     Materialstärke: u. Boden               6,0 mm o. Boden               4,0 mm Mantel 1 Schuß    3,5 mm Mantel    Rest       3,0 mm     Material:                             Werkstoff:  V2A  - AISI 304, 1.4301 innen 2B = IIIC, Walzblanke Oberfläche, Behälterlängs- und Rundnähte strichgeschiliffne Korn 180 / B 50 mm  Alle Anschlüsse  nach DIN 11851 geschweisst                                               Oberboden:                     - Große Lufthaube/Beatmungsstutzen NW 400 mit 3 Brüdenablaufbohrungen mit                                     Brüdenablaufleistung nach Werksnorm MEWN4 -         CIP Anschluss DN 50, 2 CIP-Sprühkugeln mit CIP-Rohr 640 mm lang   Durchsatzmenge m3/h bei 1,0 bar = 24,5 m3   Durchsatzmenge m3/h bei 2,5 bar = 38,8 m3 -         2 Kranösen -         mit Motor für Rührwerk angeflanscht, RW-Flansch: DA=300 mm, DI =150 mm       (154,5 mm), LK=265 mm, 4 Stehbolzen M 12, 55 mm herausragend (in Sacklöchern), Flanschdicke 25 mm, Verstärkungsring Ø800 -         mit  Einschweissmuffe für Niveaustop v. E+H         Tankzylinder:                   - mit Leiterhaken Durchmesser 12 mm, 430 mm breit versetzt angeschweisst -         mit großem Anker Rührwerk seitlich versetzt montiert, mit 3 Flügel, mit 3 Füße im Boden verankert/fixiert -         mit nach vorne gezogenem Mannloch 430 x 330 mm schwenkbar  mit Bügel und Halterung, mit Sicherheitsschalter mit Sensor für Anker Rührwerk -        mit nach unten gezogener CIP Leitung DN 50 -        mit CIP Anschluss in der Mitte mit 1 Scheibenventile DN 50 und 1 Scheibenventil DN 32 -        mit CIP Anschluss unten mit 1 Scheibenventile DN 50 und 1 Scheibenventil DN 32  Durchsatzmenge bei 1,0 bar 5,9 m3/h  Durchsatzmenge bei 2,5 bar 9,3 m3/h -        mit Füllstandanzeige mit Leiste und Skala mit Scheibenventil DN 40 mit DRD-Flansch   -        mit Probierhahn NW 20 -        mit Klarablauf Nr.1 NW 65 oberhalb vom Mannloch seitlich versetzt -        mit Klarablauf Nr.2 NW 65 unterhalb vom Mannloch seitlich versetzt -        mit Anschweissgewindestutzten NW 100                                             Unterboden:                - Klöpperboden mit zentralem Restauslauf DN 80 mit Scheibenventil mit Zangengriff -         tankwandbündig angeschweißt -         6  Kalottenfüssen höhenverstellbar mit unten liegender Bodenscheibe -        mit Strudelhemmblech / Stromleitblech nach Werksnorm MEWN 31                                            Bemerkung: Gesamte Ausstattung siehe Fotos + Zeichnung
